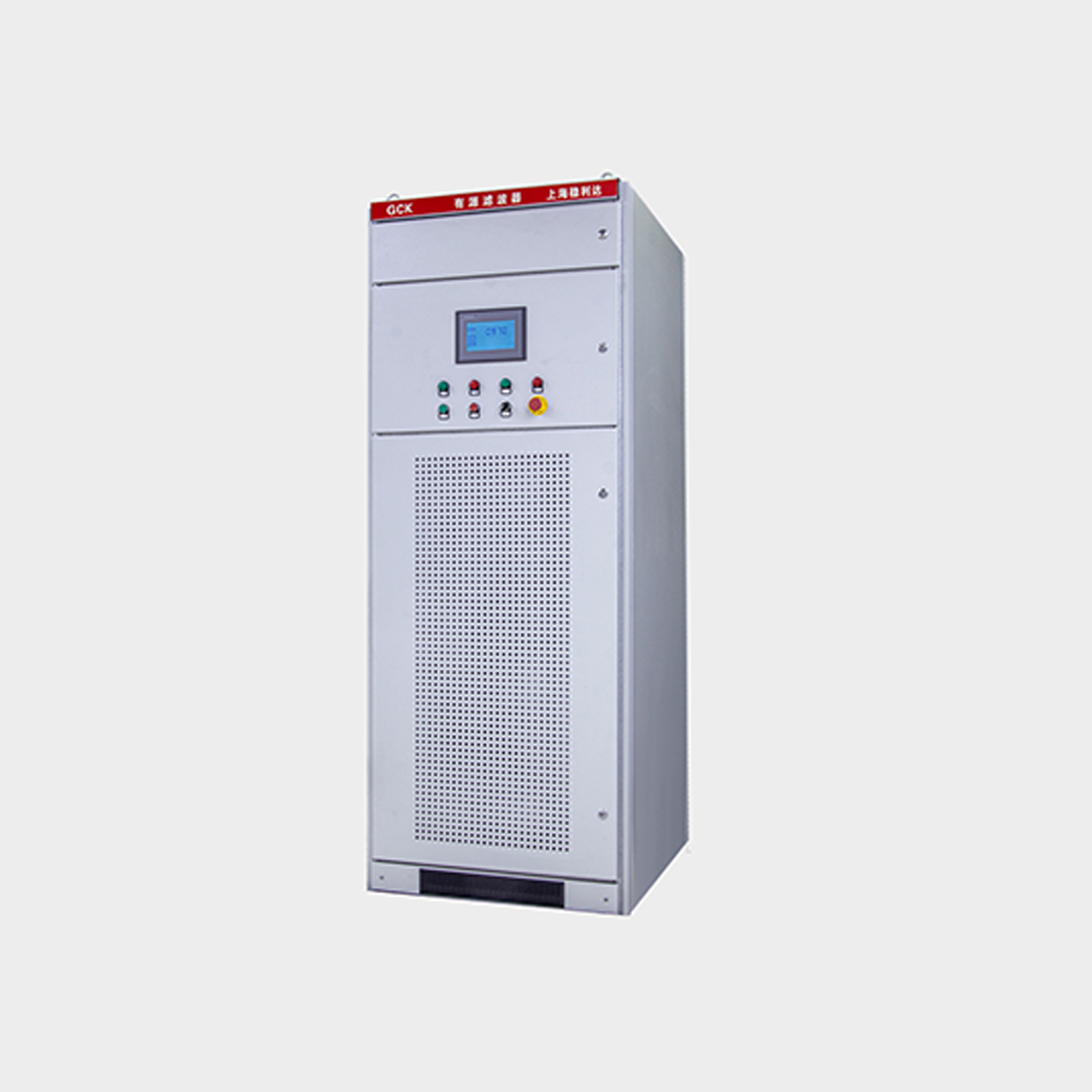

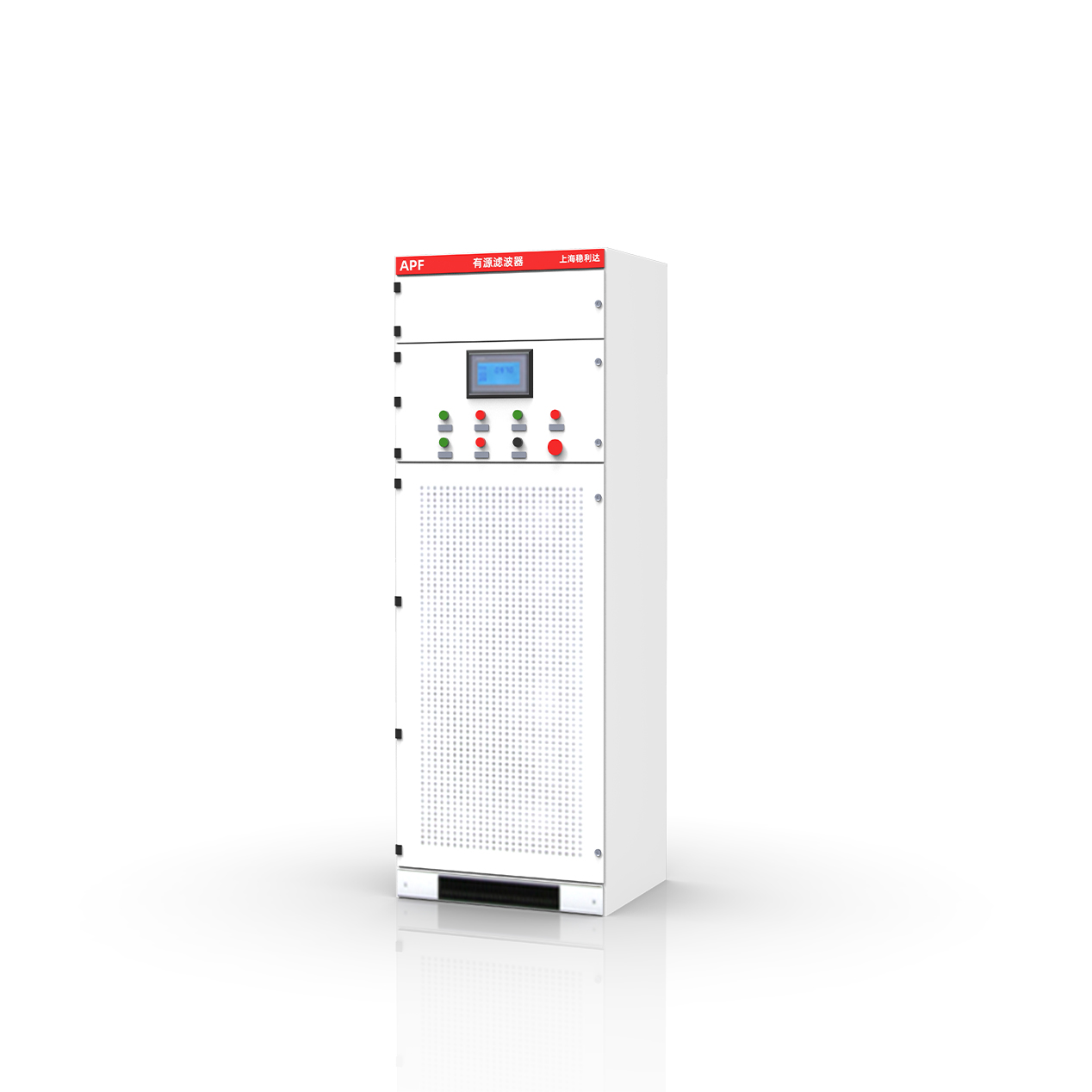

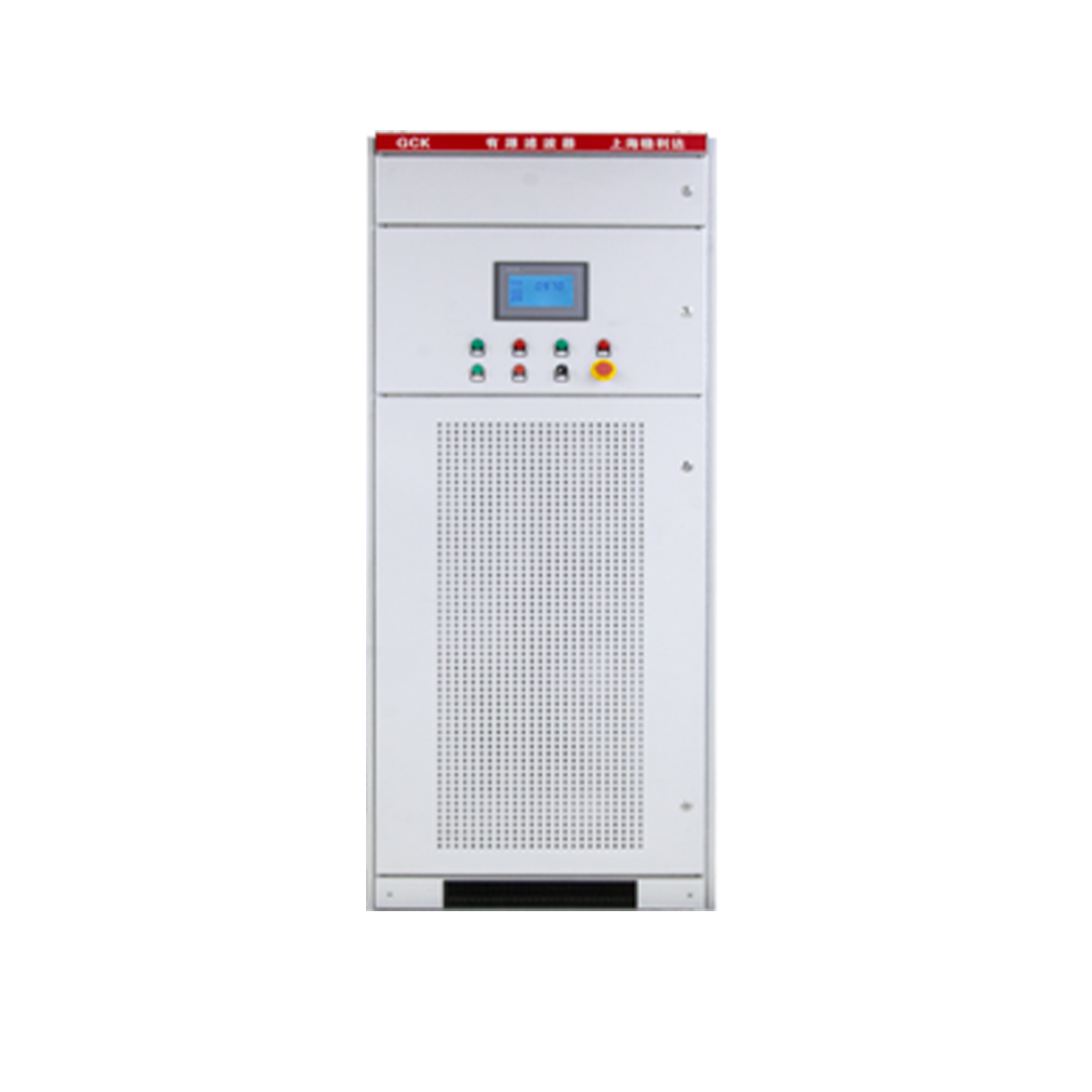

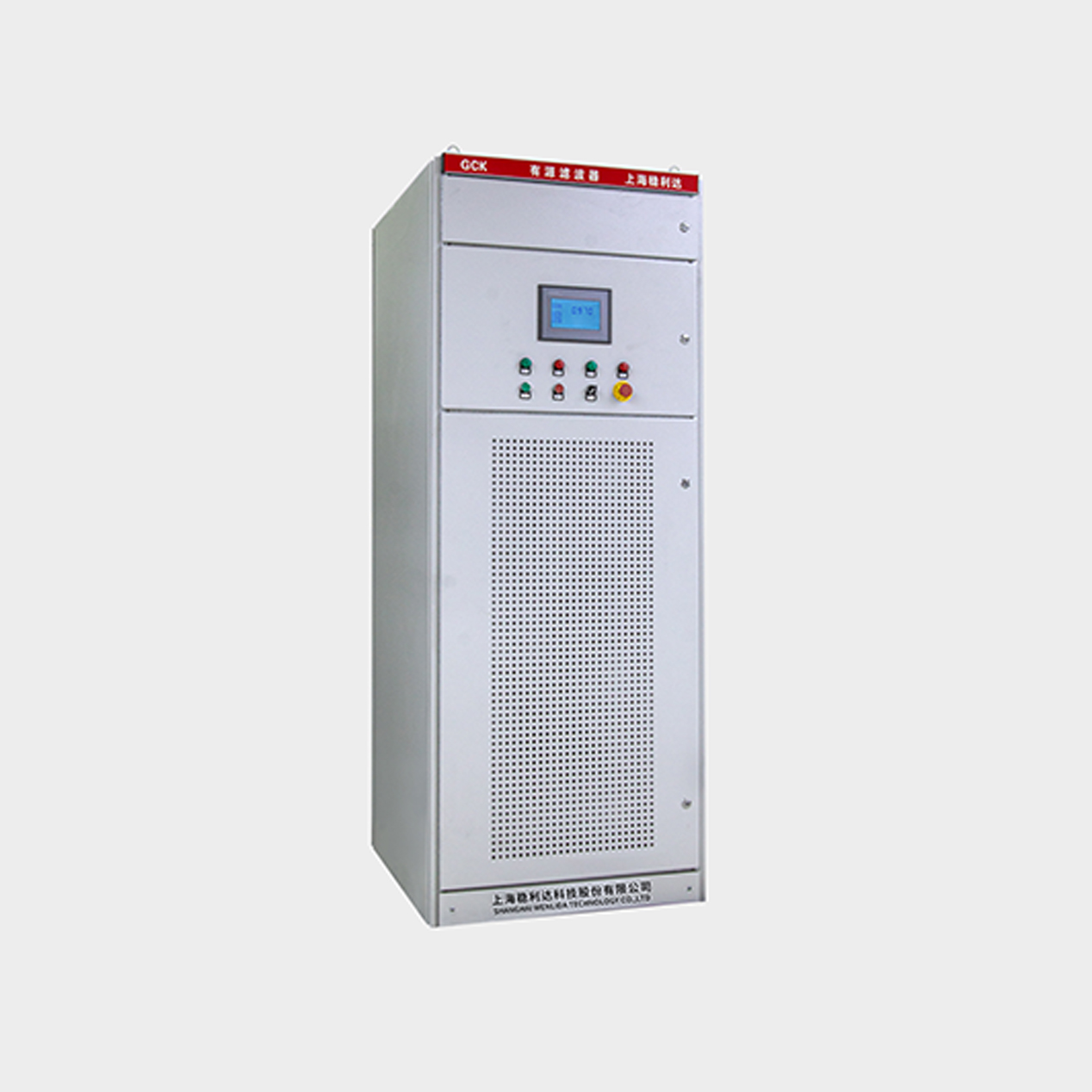

有源电力滤波器
Williamhill中文官网网站新一代有源电力滤波器抗干扰、快速响应、高精度、高效散热、智能显示、多重保护
WT-APF
有源电力滤波器（Active Power Filter，简称APF），是采用现代电力电子技术和基于高速DSP器件的数字信号处理技术制成的新型电能质量治理专用设备。它由指令电流运算电路和补偿电流发生电路两个主要部分组成。指令电流运算电路实时监视线路中的电流，并将模拟电流信号转换为数字信号，送入高速数字信号处理器（DSP）对信号进行处理，将谐波与基波分离，并以脉宽调制（PWM）信号形式向补偿电流发生电路送出驱动脉冲，驱动IGBT或IPM功率模块，生成与电网谐波电流幅值相等、极性相反的补偿电流注入电网，对谐波电流进行补偿或抵消，主动消除电力谐波，同样的原理进行无功补偿与不平衡补偿。
有源电力滤波器
Active Power Filter
抗干扰
快速响应
高精度
高效散热
智能显示
功能丰富
具有过载、缺相、启动峰值过流等故障保护功能
防护等级高
防尘防水等级接受定制化；常规机箱防护等级IP20
安装环境
接线方便、有足够的操作空间、通风良好，以满足散热要求、周围无腐蚀性气、无过湿和高温源、非导电多尘环境、符合消防要求
应用广泛
电气化铁道及轨道交通行业、工矿企业、石油和天然气行业、汽车行业、冶金钢铁行业、水处理行业、水泥行业、通信行业、矿山、造船业、纺织行业、市政、医院、企业自动化生产线、办公大楼及商业大厦、计算中心、住宅大厦、供配电系统等。
接口丰富
常规接口RS232/485、RJ45；特殊接口可定制
产品特性
产品参数
名称
技术规格
名称
技术规格
工作电压
380V(-40%~+40%)；690V(-20%~+20%)
工作频率
50/60Hz士5Hz
接线方式
三相三线 三相四线
电流采样
5A(CT:100/5~10000/5)
电路采样位置
负载侧/电网侧 可选
电路拓扑
三电平
可并联台数
多至12台
开关频率
21.6KHz
冷却方式
智能风冷
滤波范围
2~50次
滤波次数选择
2~50次任意次数可选
单次滤波设置
2~50次任意次数可设置
整体滤波能力
THDi(谐波电流总畸变率)<3%
无功补偿
-100%~+100% 功率因数可设定
三相不平衡
支持
过载保护
支持
瞬时响应时间
<100μs
全响应时间
<10ms
噪声
<65dB
保护功能
过压保护 欠压保护 短路保护 逆变桥反向保护等
拓展功能
10路TSC接口 可与TSC/TSF混合一体运行
通讯接口
RS485 网口
通讯协议
电总协议 Modbus协议 TCP/IP
显示界面
3/7英寸触摸屏
故障报警
至多可记录500条报警信息
环境温度
-20℃~+45℃
储藏稳定
-40°C~+65°C
相对湿度
至多95% 无凝露
海报高度
1500m以下 每增加100米 功率降低1%
防护等级
IP20 其他需求防护等级可定制
安装方式
壁挂/机架/整机
进线方式
后进线/上进线
多重保护
