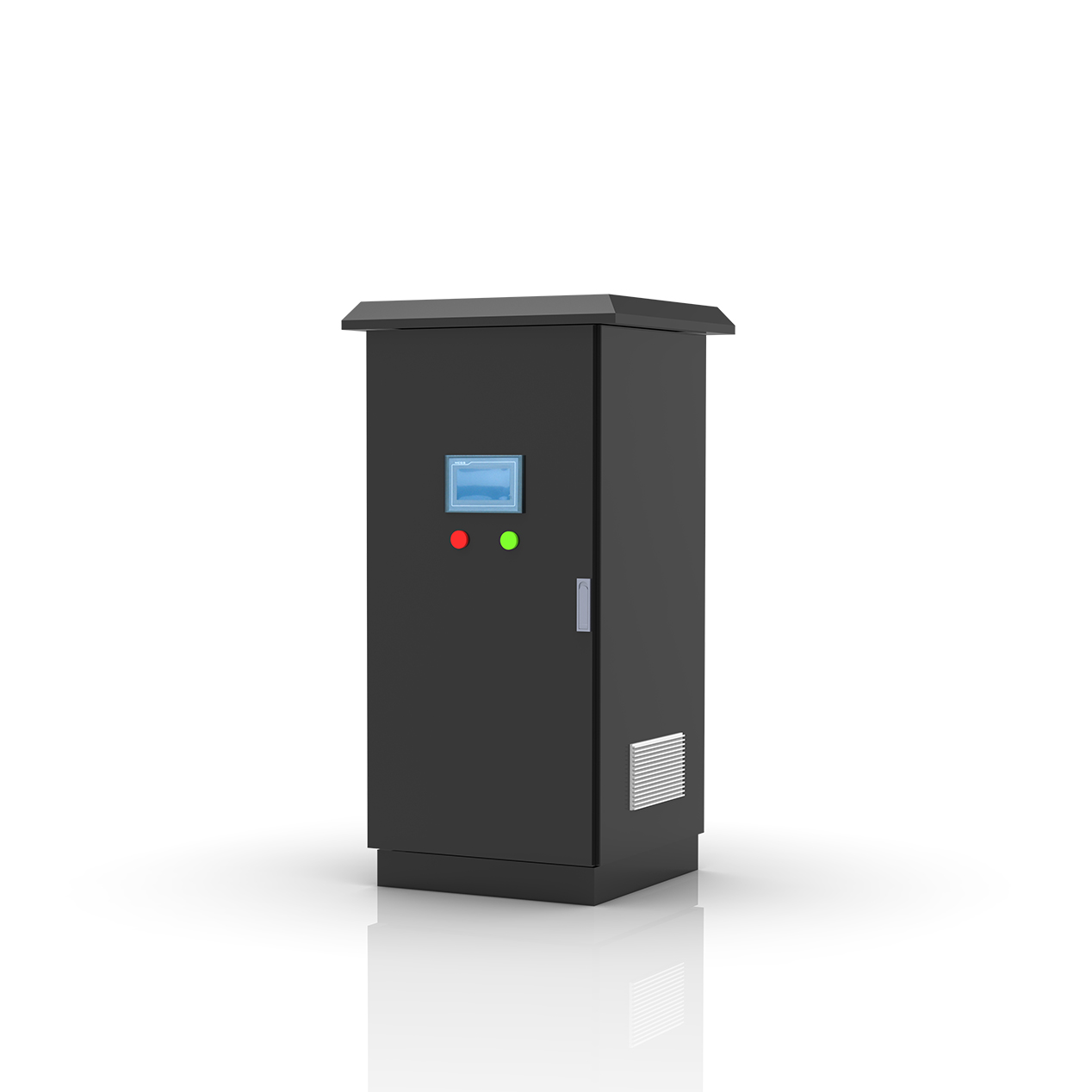

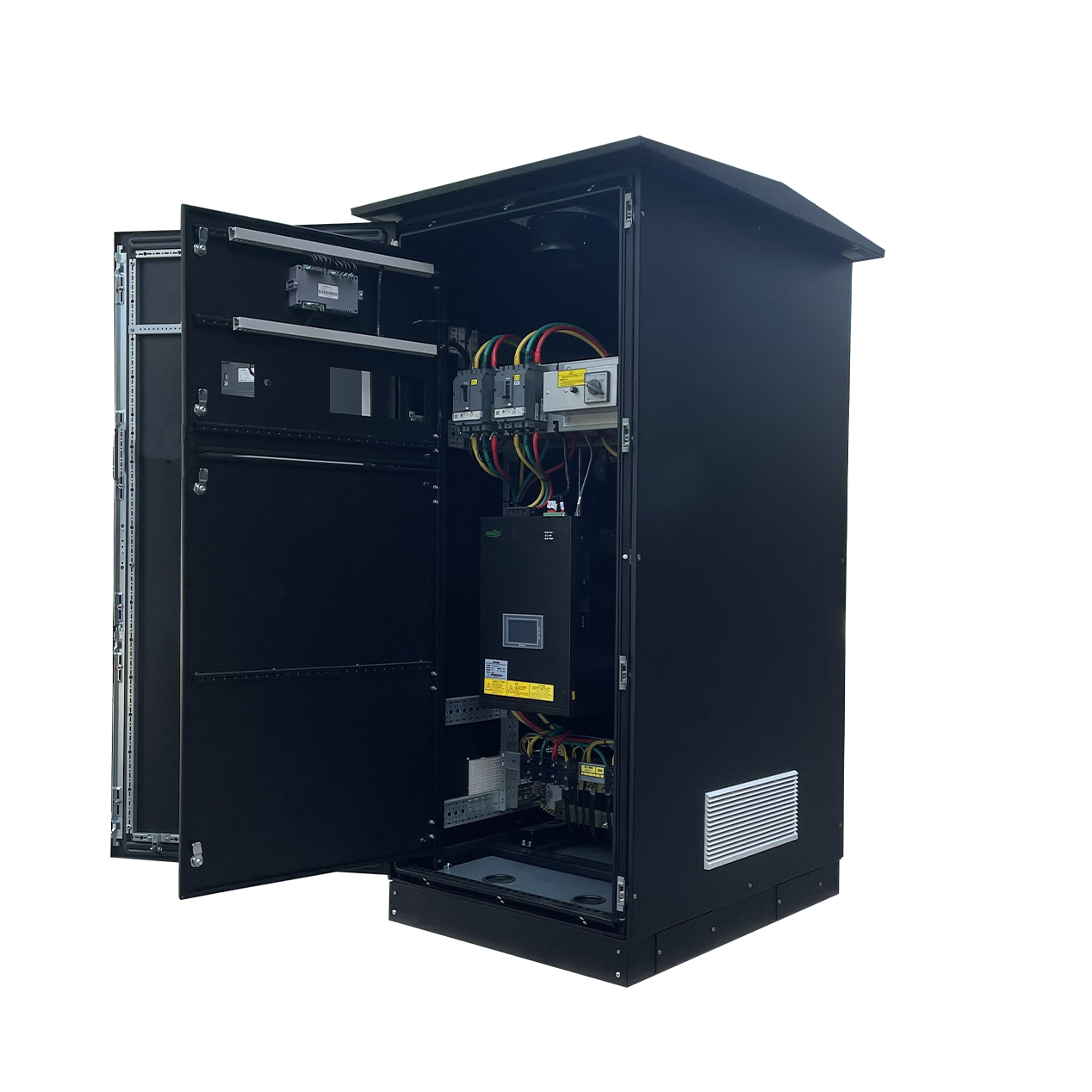

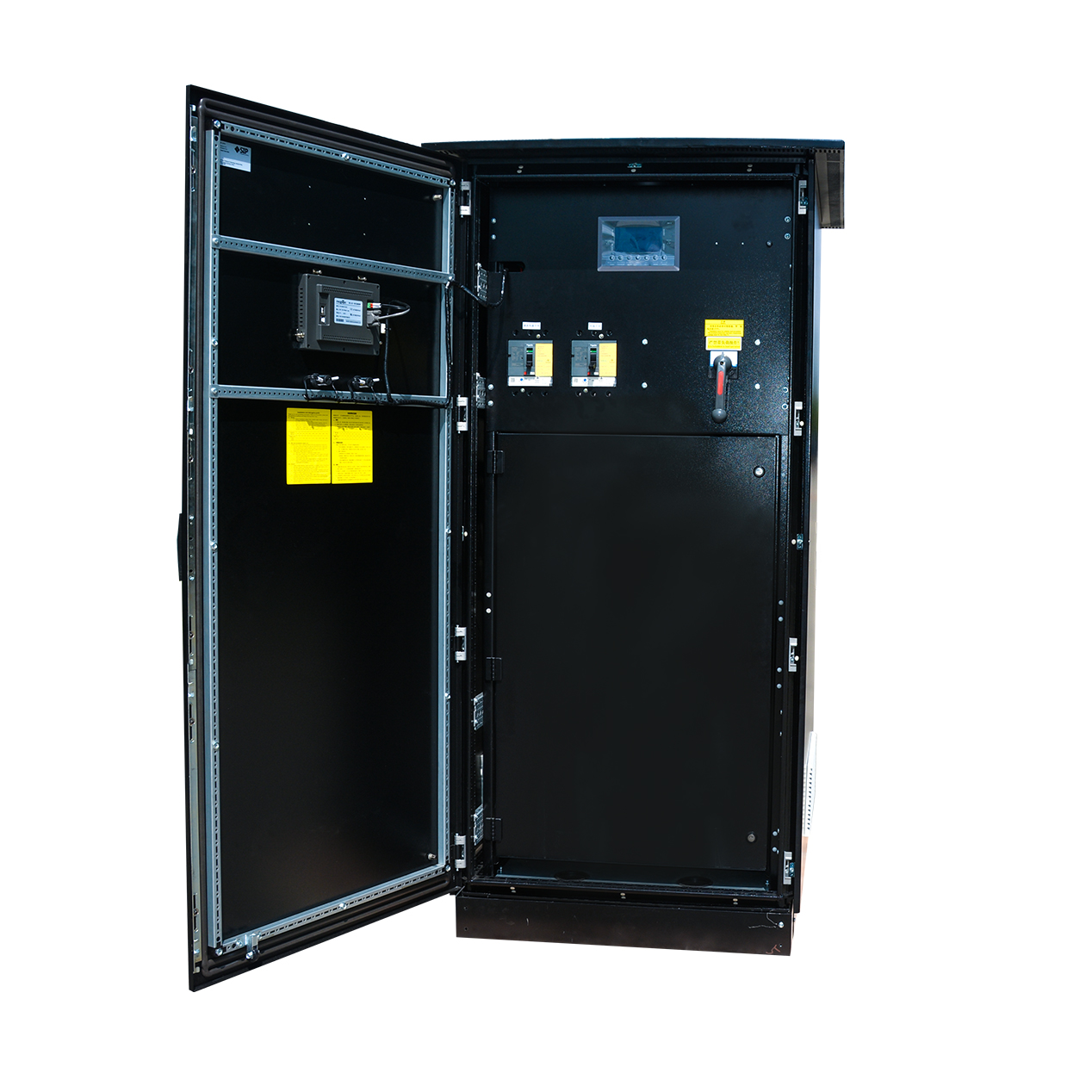

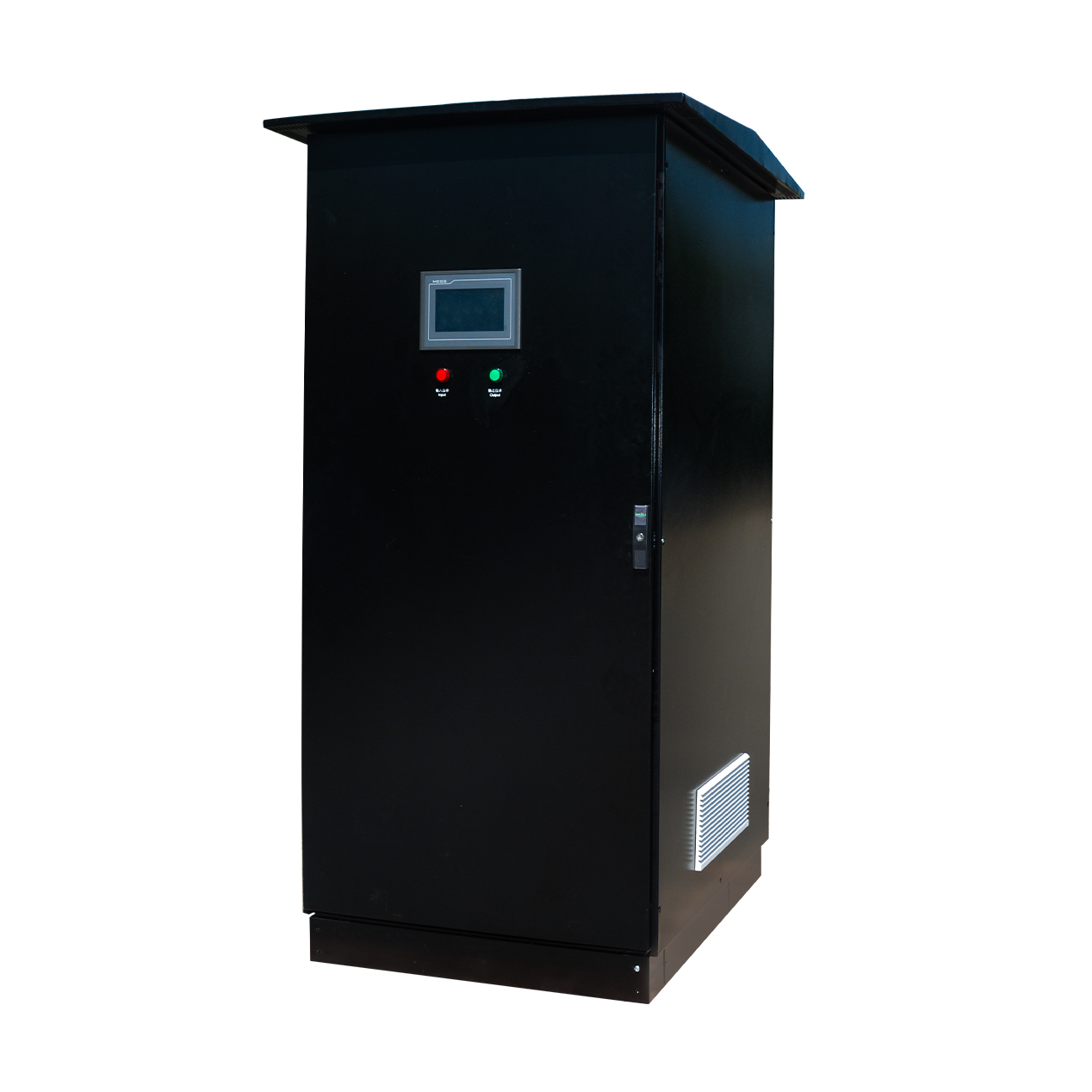

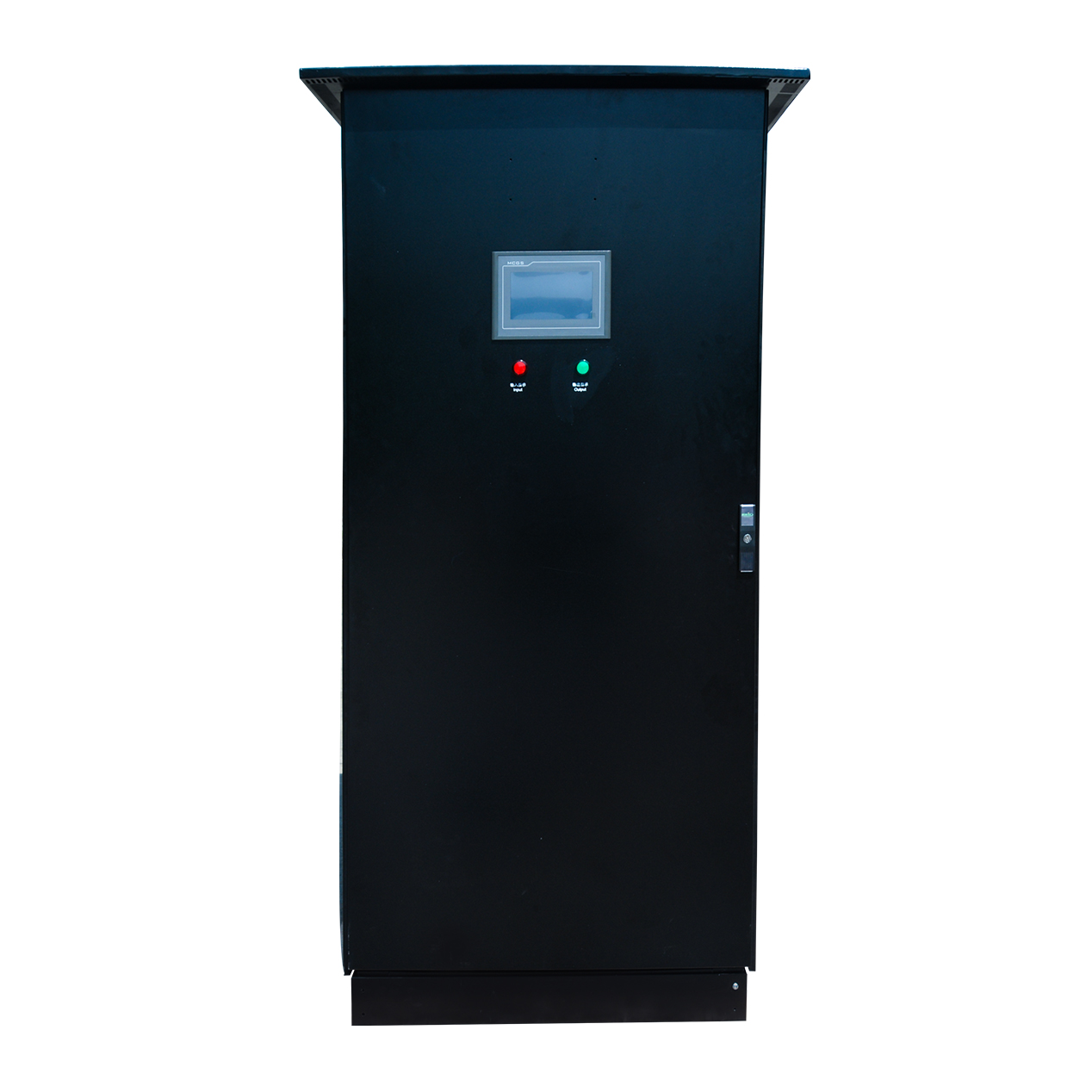

综合电能质量调节器
Williamhill中文官网网站新一代综合电能质量调节器电压调节、品质保障、不平衡治理、保护功能、综合治理
WT-BPQC
WT-BPQC补偿式电能质量调节器可同时补偿电压、谐波、无功、不平衡等电能质量问题的一体化综合电能质量调节装置。该装置由自动调压补偿模块与无功、谐波补偿模块构成。自动调压补偿模块通过实时监测电网电压，针对过压、欠压与设置基准电压作比较，产生与差值电压大小相等、方向相反的电压叠加到线路电压上，保证输出电压稳定；无功、谐波补偿模块根据系统电压电流采样计算，对线路电压上，保证输出电压稳定；无功、谐波补偿模块根据系统电压电流采样计算，对线路无功，谐波进行补偿。通过多个目标协调控制可以实现；1. 电压调节 2. 有功、无功动态调节 3. 滤除谐波 4. 三相不平衡治理
综合电能质量调节器
Compensatory Power Quality Regulator
电压调节
品质保障
触摸屏
不平衡治理
保护功能
功能丰富
电压调节、有功无功动态调节、滤除谐波、三相不平衡治理、有效解决电网“污染” 适用电压范围宽 具有双向抗干扰 有效尖峰电压、浪涌电流 效率高、失真小、性能高
防护等级高
防尘防水等级接受定制化；常规机箱防护等级IP20
使用环境
环境温度：-10℃~+45℃；储藏温度：-40℃~+65℃
应用广泛
适用于各种计算机、微电脑、数控系统、分析测试、传真、复印、彩扩、印刷、音响等电器电源
接口丰富
常规接口RS232/485、RJ45；特殊接口可定制
产品特性
产品参数
名称
技术规格
名称
技术规格
工作电压
380V(-40%~+40%)；690V(-20%~+20%)
工作频率
50/60Hz士5Hz
接线方式
三相三线 三相四线
电流采样
5A(CT:100/5~10000/5)
滤波范围
2~50次（可设定）
无功补偿
-100%~+100% 功率因数可设定
三相不平衡
100%不平衡完全补偿
拓展功能
具有无功补偿电压等功能
过载保护
支持
瞬时响应时间
<100μs
全响应时间
<10ms
噪声
<65dB
输入电压
三相380V/单相220V(-40%~+40%)
输出电压
三相380V/单相220V 可设置
稳压精度
士3% 可设定
波形渐变
<0.1%
响应时间
<100ms
效率
>98%
绝缘电阻
>2M0
显示界面
指针表数显表 液晶屏等可选
通讯接口
RS485 网口
通讯协议
电总协议 Modbus协议 TCP/IP
显示界面
3/7英寸触摸屏
显示信息
电压 电流功率谐波等电网参数
监控
支持各模块独立监控/集中监控
故障报警
多可记录500条报警信息
过流保护
电流超过额定值时 自动切断输入
限位保护
电刷运行超过区域时，自动终止调节
相序保护
逆相或缺相时能自动保护 无电压输出
过载保护
过载时 自动切断电源
保护功能
过压保护 欠压保护 短路保护 输出过、设备自动保护
环境温度
-10°C~+45°C
储藏温度
-40℃C~+65℃C
相对湿度
最大95% 无凝露
海报高度
1500m以下 每增加100米 功率降低1%
防护等级
IP20更高防护等级可定制
