静止无功功率发生装置
Williamhill中文官网网站新一代静止无功功率发生装置损耗低、抗干扰、易安装、静音减噪、品质保障、功率高

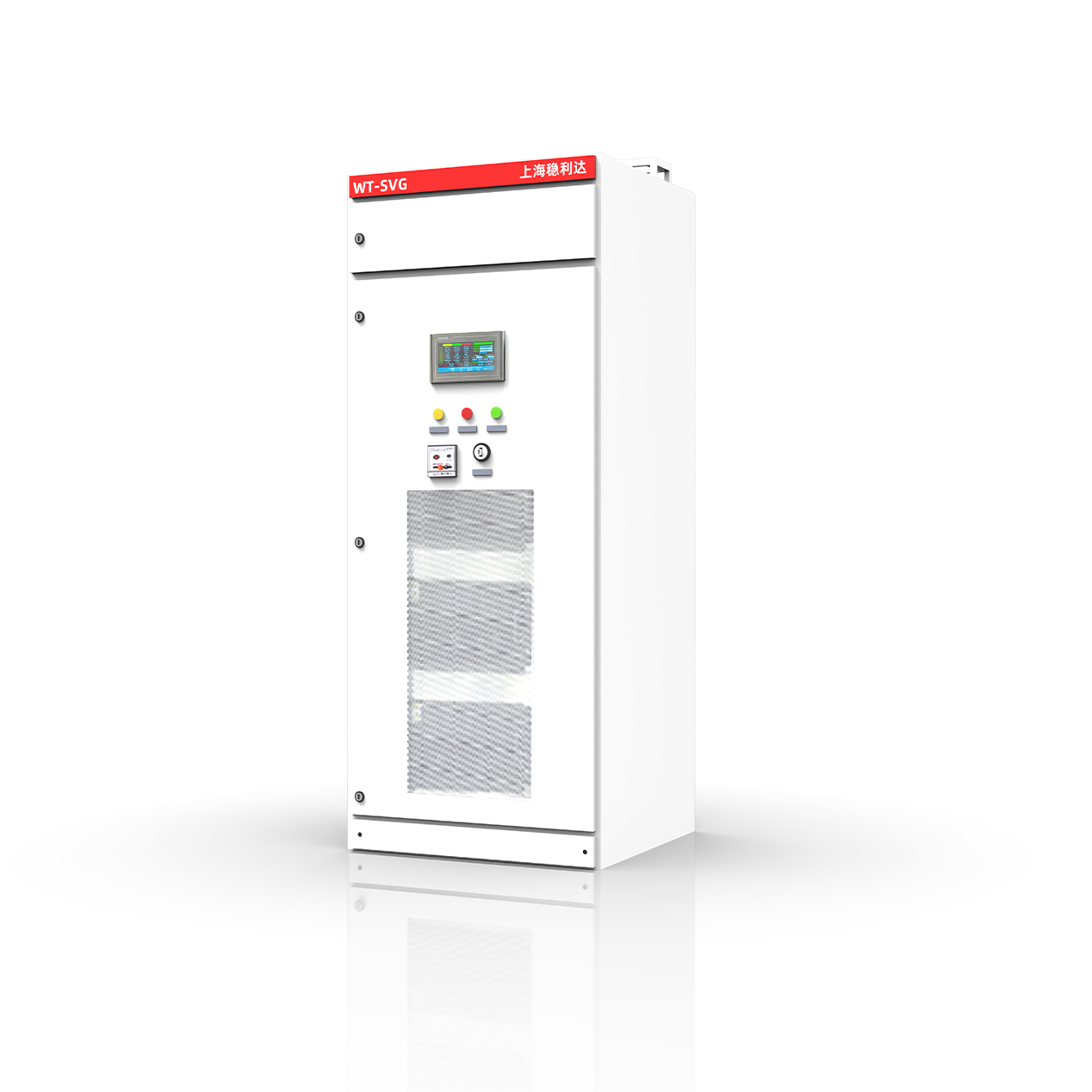

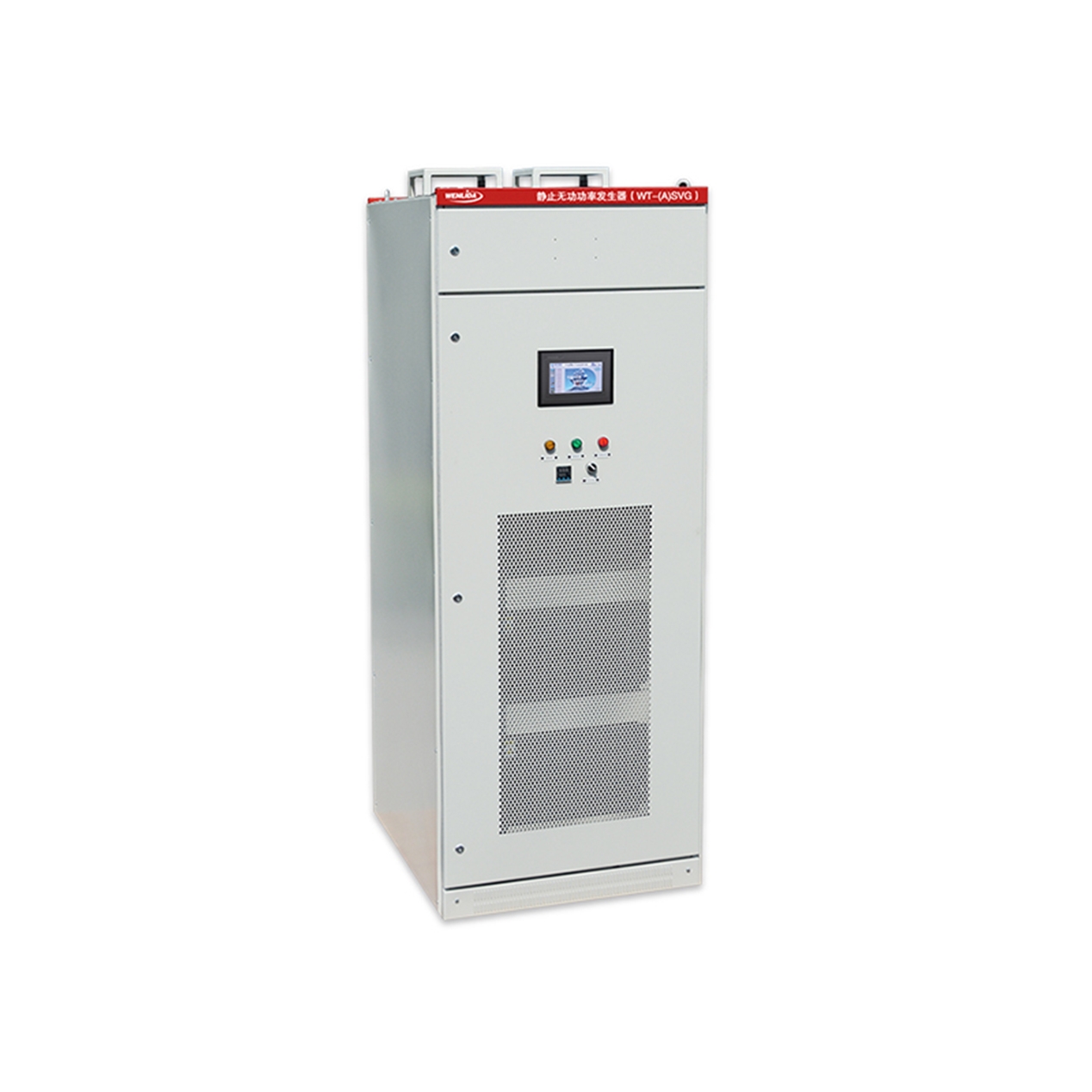

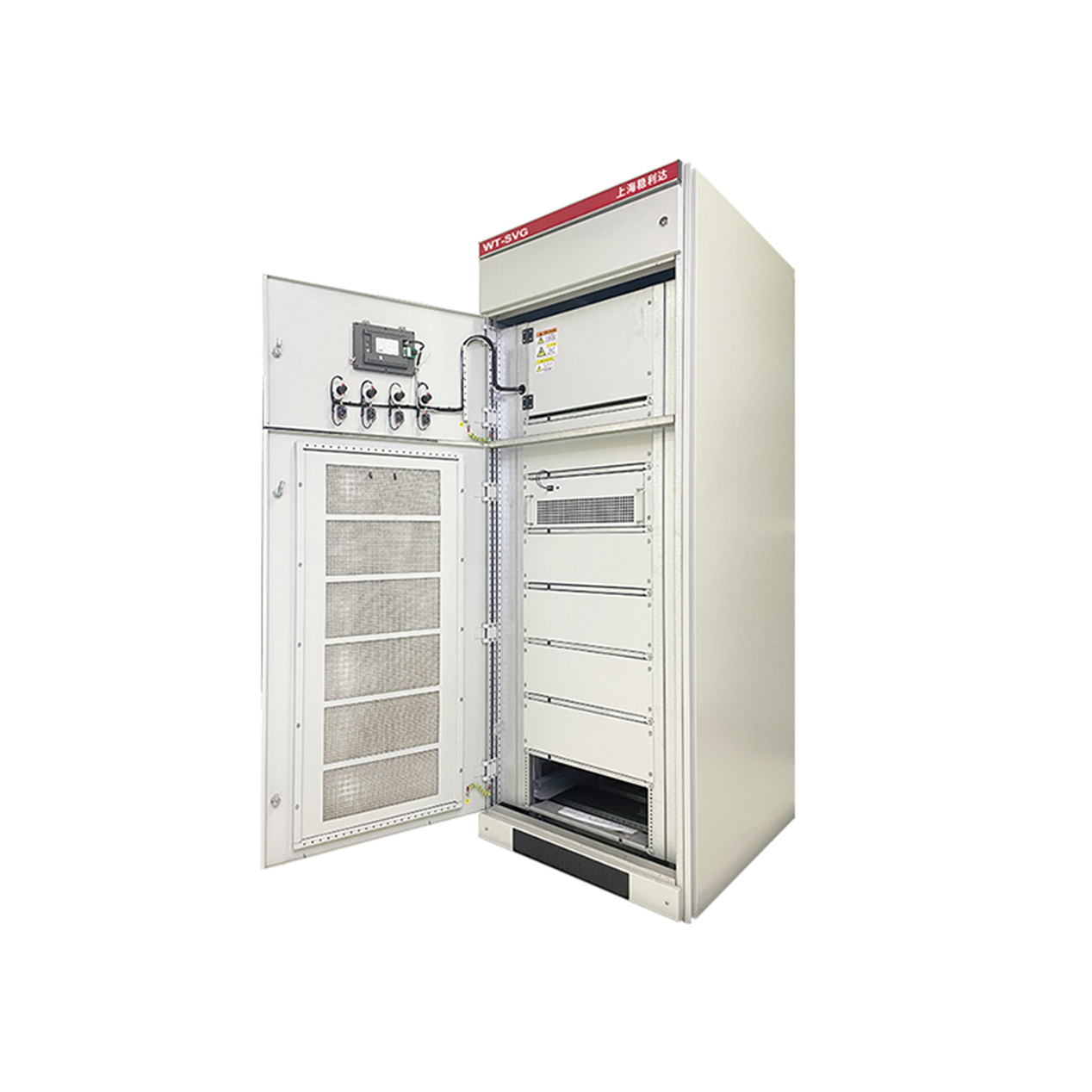

WT-SVG
静止无功功率发生装置是采用欧洲最新技术的新一代高压有源型动态无功补偿产品，国际上又称作STATCOM。该系统基于微链式虚拟多电平拓扑结构和强度瞬时无功原理，将IGBT逆变器直接并联在电网中，相当于一个可变电流源，可实现无功动态补偿、谐波治理、电压恒定，为用户带来更加节能环保的电能质量。 SVG实质就是通过控制逆变器中的IGBT的驱动脉冲调节电流，使其超前或滞后系统电压，达到动态无功功率的调节。
静止无功功率发生装置
Static Var Generator
损耗低
抗干扰
易安装
静音减噪
品质保障
功能优点
模块化、抗污染能力、简便现场安装、高功率密度、低损耗、静噪音、高电流环带宽
防护等级高
防尘防水等级接受定制化；常规机箱防护等级IP20
故障判断
如CT线接反、功率线相序接反或者参数设置错误等，这类故障在开机调试时注意观察各数据是可以发现，如果有补偿效果很差但没有告警信息的请与我司产品工程师联系
应用广泛
大型异步电机、变压器、电焊机、冲床、车床群、空压机、压力机、吊车、冶炼、轧钢、轧铝、大型交换机、电灌设备、电气机车等尤其需要。居民区除白炽灯照明外，空调、冷冻机等也都是无功功率不可忽视的耗用对象。农村用电状况比较恶劣，多数地区供电不足，电压波动很大，功率因数尤其低，加装补偿设备是改善供电状况、提高电能利用率的有效措施。
接口丰富
常规接口RS232/485、RJ45；特殊接口可定制
产品特性
产品参数
名称
技术规格
名称
技术规格
工作电压
380V(-40%~+40%)；690V(-20%~+20%)
工作频率
50/60Hz士5Hz
接线方式
三相三线 三相四线
电流采样
5A(CT:100/5~10000/5)
电路采样位置
负载侧/电网侧 可选
电路拓扑
三电平
可并联台数
不限
开关频率
21.6KHz
冷却方式
智能风冷
滤波范围
2~13次
无功补偿
-100%~+100% 功率因数可设定
三相不平衡
支持
过载保护
支持
瞬时响应时间
<100μs
全响应时间
<10ms
噪声
<65dB
保护功能
过压保护 欠压保护 短路保护 逆变桥反向保护等
拓展功能
10路TSC接口 可与TSC/TSF混合一体运行
通讯接口
RS485 网口
通讯协议
电总协议 Modbus协议 TCP/IP
显示界面
3/7英寸触摸屏
显示信息
电压、电流、功率、谐波等电网参数
故障报警
最多可记录500条报警信息
环境温度
-20℃~+45℃
储藏稳定
-40°C~+65°C
相对湿度
最大95% 无凝露
海报高度
1500m以下 每增加100米 功率降低1%
防护等级
IP20 更高防护等级可定制
安装方式
壁挂/机架/整机
进线方式
后进线/上进线
功率高
